Vzorkovadlo
Vzorkovadlo z potrubí slouží k automatickému odebírání vzorků vyčištěného nebo mořeného osiva z vertikálního spádového potrubí, přičemž maximální průtok vzorkovadla je 15 t/hod. obilovin.
Vzhledem k tomu, že toto zařízení slouží pro úřední kontrolu, je nepřípustné svévolné zasahování do pracovního procesu vzorkovadla. Samotné vzorkovadlo, ovládací skříňka (rozvaděč) a zásobník vzorků jsou zamykatelné a plombovatelné.
Vzorkovadlo splňuje požadavky na odběr vzorků stanovené technickou normou tj. nastavitelnost časových intervalů a odběr takového množství protékajícího materiálu, které zaručí získání souhrnného vzorku předepsané velikosti z čištěné dávky osiva.
Toto vzorkovadlo je doporučeno pro vzorkování obilovin a luskovin.
Vzorkovadlo z potrubí je vyráběno ve dvou variantách:

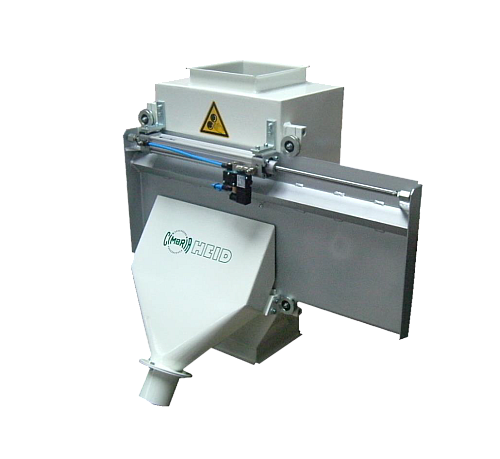

a) s pneumatickým ovládáním odběru vzorků
b) s elektrickým ovládáním odběru vzorků
Kompletní sestava vzorkovadla z potrubí VP pro automatický odběr vzorků z potrubí se skládá ze skříně na odběr vzorků (odběrné zařízení), zásobní skříně a rozvaděče. Zařízení je vyrobeno z oceli běžné jakosti a je opatřeno povrchovým nátěrem pro zvýšení odolnosti proti vnějším vlivům.
Odběrné zařízení slouží k vlastnímu odběru vzorku ze spádového potrubí ve svislé poloze. Uvnitř odběrného zařízení je umístěna pohybující se klapka, která zachytává padající osivo ze svislého potrubí a přepouští jej samospádem do potrubí JS 50. Stavitelný je interval mezi jednotlivými cykly.

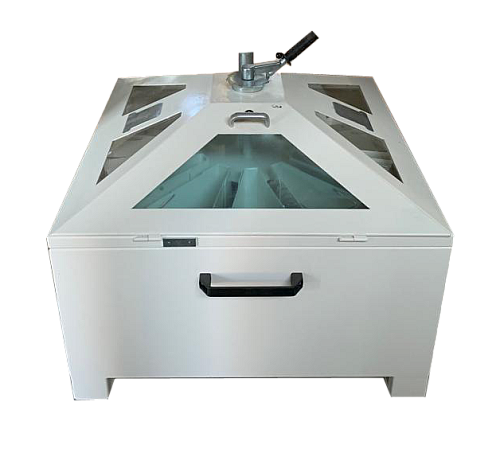

Zásobní skříň (zásobník vzorků) je karuselového typu, slouží k ukládání vzorků z jednotlivých partií osiva a brání nedovolené manipulaci se vzorky. Umožňuje pouze jednu otáčku s vyloučením zpětného chodu. Přestavění pro další otáčku je možné pouze po odemčení skříně. Uvnitř skříně je umístěno 12 nádob pro jednotlivé vzorky. Dveře skříně jsou průhledné a uzamykatelné. Prostor uvnitř skříně je možné osvětlit vestavěným svítidlem. Přistavení nádoby pro odebíraný vzorek se provádí mechanicky. Nad nádobou se vzorkem je vyveden skluz, umožňující vhodit ke vzorku lístek s označením partie. Spojení odběrného zařízení a zásobní skříně je zajištěno potrubím JS 50. Při větší vzdálenosti odběrného zařízení a zásobní skříně se zabudovávají do potrubí kaskádní tlumiče pro eliminaci poškození osiva při pádu z velké výšky. Rozvaděč slouží k ovládání a nastavování vzorkovadla.
