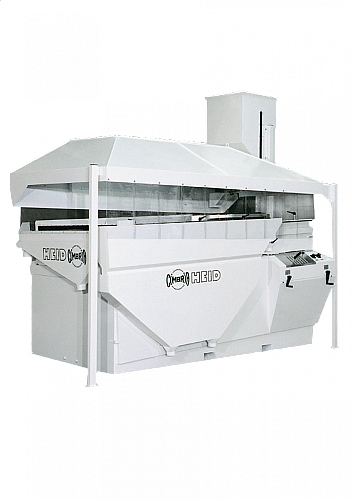

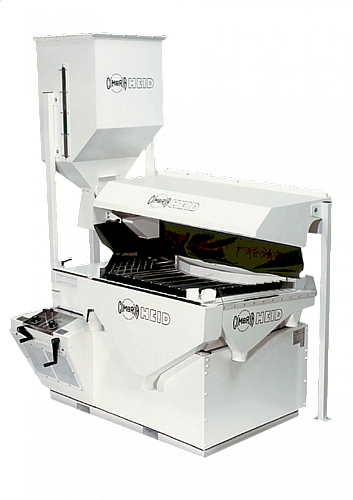

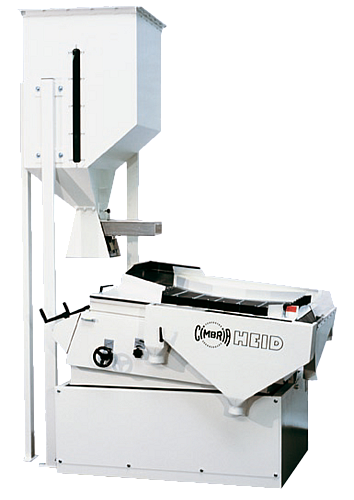

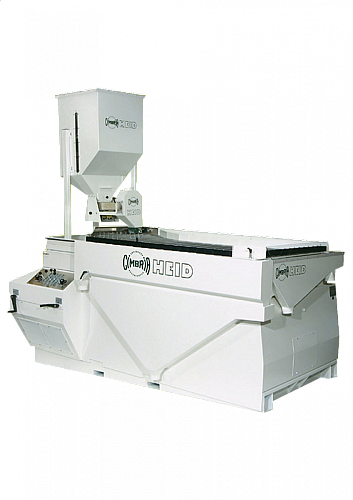

Pneumatické stoly GA
Pneumatický třídící stůl se umisťuje před optický třídič. V žádném případě nemůže nahradit jiné stroje např. čističku, tzn. zpracovávaný materiál by měl být čistý (pokud možno bez prachu) a rozměrově stejný (délka, tloušťka, šířka).
ÚČEL A PRINCIP ČINNOSTI PNEUMATICKÉHO TŘÍDÍCÍHO STOLU
Pneumatický třídící stůl se používá pro třídění stejně velkého materiálu s rozdílnou specifickou hmotností. Velikost materiálu se pohybuje od 0,5 mm do 20 mm.
Pomocí dávkovacího zařízení umístěného v jednom rohu stolu (záleží na provedení pneumatického třídícího stolu) je přiváděn materiál s rozdílnou specifickou hmotností na vibrační pracovní plochu pneumatického stolu.
Pracovní výměnný nástavec kmitá pomocí excentrického pohonu, počet zdvihů (kmitů) je možné nastavit pomocí frekvenčního měniče. Materiál je tříděn na vibrující ploše pneumatického stolu. Zespodu vhání ventilátor vzduch na materiál. Množství vzduchu si můžeme regulovat.
Sklon stolu lze nastavit podélně a příčně v závislosti na daném materiálu. Pneumatický třídící stůl je nastaven tak, že od přívodu materiálu ke straně dobrého těžkého materiálu vzniká stoupání, na stranu lehkého (špatného) materiálu klesání. Veškeré nastavení stroje lze provádět plynule za chodu stroje.
Kombinací kmitání stolu a zespodu přiváděného vzduchu je tření mezi jednotlivými materiály téměř odstraněno. Tříděný materiál se pohybuje vějířovitě a chová se jako kapalina, těžké části klesají, zatímco lehký materiál vyplave nahoru. Těžký materiál (zelená barva) má lepší kontakt s povrchem stolu. Z důvodu kmitavého pohybu se těžký materiál pohybuje směrem nahoru k výpadu. Nahoře plovoucí lehčí materiál (červená barva) se pohybuje k výpadu směrem dolů.
